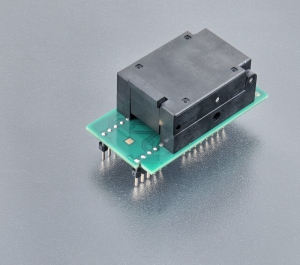

univerzálny programovací adaptér pre obvody STMicroelectronics M24M01-DFCS, M95M01-DFCS v puzdre WLCSP8 package
použitá pätica ZIF akceptuje jedno alebo viacero verzií podporovaného puzdra, ktoré sa môžu líšiť priemerom guličiek, výškou guličiek či hrúbkou tela, pozrite časť Akceptované puzdra
prevádzková (mechanická) záruka na životnosť pätice ZIF - 10 000 otvorení
podporované softvérom PG4UW od verzie 3.97k
vyrobené na Slovensku
Obj. číslo.
70-2863
Pätica
ZIF BGA8, zaklapávacia
Spodná časť
2 x 13 pinov so štvorcovým prierezom 0,6 x 0,6 mm, vzdialenosť radov 600 mil
Chráňte kontakty konektorov adaptéra a pätice ZIF pred znečistením. Prípadné nečistoty alebo mastnota na kontaktoch môžu počas programovania spôsobovať chyby.
Pri manipulácii s obvodmi odporúčame používať vákuovú pinzetu.
Postupujte dôsledne! Nesprávne vloženie adaptéra do pätice ZIF na programátore či obvodu do pätice ZIF na adaptéri môže mať za následok poškodenie programovaného obvodu.
Vložte adaptér do pätice ZIF na programátore. Ak si nie ste istí správnou orientáciou adaptéra, platí všeobecné pravidlo – orientácia textu názvu adaptéra má byť zhodná s orientáciou textu na kryte programátora.
Pohľadom skontrolujte polohu adaptéra v pätici ZIF na programátore.
Uvoľnite poistku na pätici ZIF na adaptéri. Veko pätice sa otvorí pôsobením pružiny. Vložte obvod do pätice podľa referenčného bodu nachádzajúceho sa na DPS adaptéra. Referenčný roh obvodu (napr. poloha pinu A1) je na obrázku označený bodkou, číslicou 1, skoseným rohom alebo niektorou kombináciou uvedeného.
Pohľadom skontrolujte uloženie programovaného obvodu v pätici ZIF na adaptéri. Ak všetko vyzerá v poriadku, rukou zatvorte veko pätice a zaistite poistku.
Pri vyberaní obvodu z adaptéra uvoľnite poistku na pätici ZIF na adaptéri a vyberte obvod.
Po ukončení práce s adaptérom vyberte adaptér z pätice ZIF na programátore.
Prevádzkové podmienky: teplota 5 °C ÷ 40 °C (41 °F ÷ 104 °F), vlhkosť 20 % ÷ 80 % nekondenzujúca.
Poznámka k softvéru
Ak verzia softvéru, ktorú momentálne používate, nepodporuje tento programovací modul, stiahnite si najnovšiu verziu softvéru – Regular alebo OnDemand – z našej webovej stránky.
Poznámka: Tento programovací adaptér / modul nemusí podporovať vo vašom programátore všetky obvody uvedené v obrázku puzdra vyššie. Overte si prosím situáciu pre konkrétne obvody, s ktorými budete pracovať, pomocou aktuálneho zoznamu podporovaných obvodov vášho programátora.
Presuňte kurzor na obrázok pre ďalšie zobrazenie.
