BeeHive204AP-AU (obj. č. 60-0058)

Vlastnosti

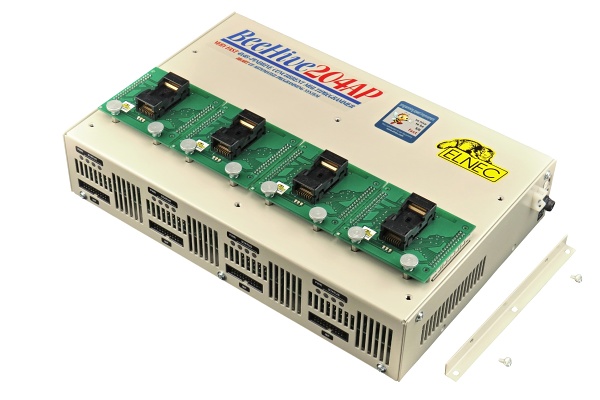

• BeeHive204AP je priemyselná verzia programátora BeeHive204 pre použitie v automatických programátoroch a ATE strojoch. Rozdiely sú:


  • rozmery programátora BeeHive204AP sú zmenšené - v porovnaní s programátorom BeeHive204 - s cieľom minimalizovať réžiu pohybu ramena
  • mechanicky stabilnejšie puzdro, aby bolo odolné voči vibráciám počas prevádzky. Puzdro BeeHive204AP je pripravené na upevnenie zhora alebo zospodu tela programátora do automatického pracovného miesta programátora
  • odlišná konštrukcia programovacích modulov, dostatočne stabilná na vloženie/výmenu čipov mechanickým ramenom a tiež umožňujúca zachovať rovnakú polohu ZIF pätice aj po výmene modulu


• BeeHive204AP je možné implementovať do automatického programátora (aj ako náhradu zastaraných programovacích jednotiek) a do strojov ATE dvoma spôsobmi

  1) programátor BeeHive204AP je možné pripojiť pomocou štandardného PC k riadiacemu PC automatizovaného programátora.


  • k jednému počítaču je možné pripojiť 2 BeeHive204AP pomocou USB rozbočovača alebo USB portov počítača
  • ďalšie podrobnosti o tejto implementácii nájdete v popise BeeHive204

  2) používanie riadiacej jednotky BeeHive204AP (voliteľné)


  • Až 2 programátory BeeHive204AP sú ovládané riadiacou jednotkou BeeHive204AP. Riadiaca jednotka BeeHive204AP je počítač s operačným systémom Windows Embedded, optimalizovaný pre priemyselné prostredie.

  Zvolený spôsob implementácie BeeHive204AP do automatizovaného programátora alebo handlera závisí najmä od typu čipov, ktoré plánujete programovať. Predpokladajme, že čas mechanického pohybu ramena od vybratia čipu zo vstupného zásobníka (pásky, ...) po vloženie čipu do ZIF pätice programátora, vrátane jemného polohovania kamerou, je 5 sekúnd. Čas medzi vybratím čipu zo ZIF pätice programátora a umiestnením čipu do výstupného zásobníka (páska, ...) je 3s. Spolu je to 8 sekúnd, vynásobené 7 miest (do obsluhovania jedného miesta funguje 7 miest) je to 56 sekúnd. Vzhľadom na vysokú rýchlosť programovania BeeHive204AP, len naozaj veľké pamäte majú programovací čas, ktorý presahuje túto dobu - a potom je potrebné použitie riadiacej jednotky BeeHive204AP pre úplne vyvážený výkon programovacieho systému aj handlera.


• Ak je potrebné implementovať do automatického programátora viac ako dva programátory BeeHive204AP, je potrebné použiť viac riadiacich počítačov. Celý systém je škálovateľný až na 64 programovacích miest v jednom automatizovanom programovacom systéme znásobením programátorov BeeHive204AP a riadiacich PC. Maximálna konfigurácia obsahuje 16 programátorov BeeHive204AP. Jeden riadiaci počítač v systéme slúži ako hlavná jednotka. Tu beží aj multiprogramovací riadiaci softvér, serializačný engine a rozhranie k hostiteľskému systému. Rozhranie riadiacich PC v celej sieti prebieha cez štandardnú LAN.
• Implementácia BeeHive304 do softvéru automatizovaných programátorov a handlerov je pomocou jednoduchého diaľkového ovládania ovládacieho softvéru PG4UWMC. Existujú príklady implementácie pre štandardné programovacie jazyky a samozrejme sme pripravení zákazníkovi s touto úlohou pomôcť.
• Ostatné (štandardné) parametre programátora BeeHive204AP nájdete v popise BeeHive204.
• Pre manuálne programovanie odporúčame použiť programátor BeeHive204, hlavne kvôli širšej ponuke programovacích adaptérov.


• Programovacie moduly BeeHive204AP majú schému identickú ako moduly pre programátor BeeHive204, avšak tieto moduly sú mechanicky navrhnuté pre dokonalú stabilitu v hornej časti programátora a tiež so zámerom zachovať rovnakú polohu pri výmene programovacieho modulu.


  Zoznam programovacích modulov BeeHive204AP je identický ako BeeHive204 , s výnimkou programovacích adaptérov, ktoré používajú ClamShell verziu ZIF pätice (hlavne adaptéry pre BGA puzdrá). Neustále pracujeme na hľadaní správnych otvorených ZIF pätíc pre takéto programovacie adaptéry.

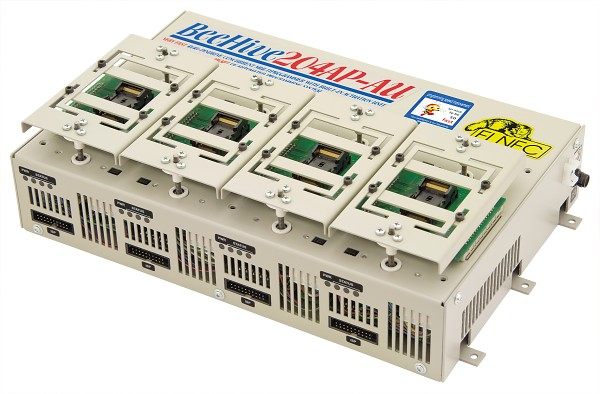

BeeHive204AP-AU (Nevyrábané produkt)

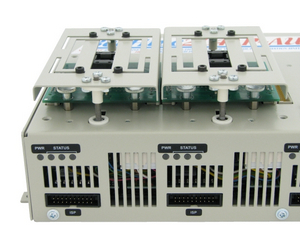

• pre implementáciu BeeHive204AP do automatizovaného programátora/handlera tretej strany bez otvárača ZIF pätíc je dostupná verzia BeeHive204AP so systémom ovládania pätice ZIF: BeeHive204AP-AU.
• použitie BeeHive204AP-AU má aj výhodu vyššej priepustnosti (UPH) programátora, pretože robotické rameno nie je oneskorené otváraním/zatváraním ZIF pätice(ov)


• Hlavné vlastnosti:
  • každé programovacie miesto BeeHive204AP funguje oddelene od iného programovacieho miesta, preto má každé programovacie miesto samostatnú ovládaciu jednotku ZIF socket
  • akčná jednotka pätice ZIF je určená pre všetky druhy a veľkosti pätíc ZIF používaných na programovacích moduloch. Jednoduchý dizajn umožňuje aplikovať tlak presne symetricky na hornú časť ZIF pätice a udržať mechanickú životnosť ZIF pätice čo najdlhšie.
  • inteligentný dizajn prítlačných dosiek je navrhnutý tak, aby sa dal ľahko nastaviť a tlak mohol byť aplikovaný na päticu ZIF na správnom mieste.
  • Ovládacia jednotka pätice ZIF funguje veľmi rýchlo, obe akcie, stlačenie aj uvoľnenie, trvajú menej ako 0,5 s
  • v porovnaní s konkurenčnými riešeniami, kde je viac ZIF pätíc ovládaných súčasne (...a pomaly), naše riešenie pre ovládanie ZIF pätíc skutočne nebrzdí pohyb ramena manipulátora
  • životnosť ovládacej jednotky pätice ZIF je viac ako 2,5 milióna cyklov pri tlakovej sile pätice ZIF nižšej ako 2,5 kg

Všeobecné

Dokumentácia

• Používateľská príručka pre BeeHive204AP/BeeHive204AP-AU a BeeProg2AP multiprogramming (PDF)

Systémové požiadavky

• Všeobecné požiadavky, dané ovládacím programom
• Požiadavky vyplývajúce z hardware programátora:
  • jeden USB port 2.0 kompatibilný

Operácie

• externý napájací zdroj: prevádzkové napätie 100-240V AC menovité, 90-264 VAC max., 47-63 Hz. Výstupné napätie: 15V
• spotreba energie max. aktívny režim 60W
• rozmery BeeHive204AP-AU: programátor: 310 x 205 x 96 mm (12,2 x 8,1 x 3,8 palca). Výška BeeHive201AP-AU sa meria s prítlačnou doskou v hornej polohe.
• hmotnosť programátora BeeHive204AP: 3,5 kg (7,72 lb)
• hmotnosť programátora BeeHive204AP-AU: 3,9 kg (8,6 lb)
• prevádzková teplota: 5°C ÷ 40°C (41°F ÷ 104°F)
• prevádzková vlhkosť: 20%..80%, nekondenzujúca

Balenie obsahuje (programátor a štandardné príslušenstvo):

• BeeHive204AP/BeeHive204AP-AU programátor
• externý napájací zdroj 100-240V AC až 15V/4,3A DC (1x)
• napájací kábel (Európa / USA / Japonsko) (1x)
• USB prepojovací kábel PC-programátor (1x)
• kalibračný testovací modul (1x)
• diagnostický modul pre samotest ZIF pätice programátora (1x)
• diagnostický modul pre samotest ISP konektora programátora (1x)
• ISP kábel (4x)
• upevňovacia skrutka programovacieho modulu (8x)
• ovládací program s návodom na obsluhu a použitie na CD
• výsledná správa kalibračného testu
• nálepka "Elnec programmer inside" (2x)
• nálepka "zaregistruj si programátor" (1x)
• informačný leták "Poznámky o ESD" (1x)
• prepravný obal

Príslušenstvo iba pre BeeHive204AP-AU:

• prítlačná doska (4x)
• nastaviteľný bar 1 (57.2mm) (8x)
• nastaviteľný bar 2 (74.2mm) (8x)
• hex kľúč Nr. 2,5 (1x)

Bonusový balíček:

• Darček (prekvapenie)

Doplnkové služby

• Keep Current - pravidelné zasielanie nových verzií ovládacieho programu a aktualizovanej užívateľskej dokumentácie (balík Keep-Current)
• AlgOR (Algorithms On Request) - nové obvody do ovládacieho programu podľa požiadaviek zákazníka

V cene programátora je zahrnuté

• bezplatná technická podpora (WebForm/na báze e-mailov)
• bezplatná aktualizácia programového vybavenia z web stránky
