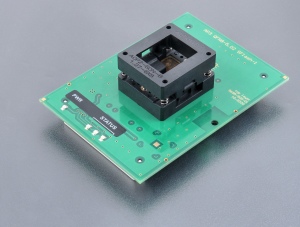

špecializovaný programovací modul pre obvody Serial Flash v puzdre QFN8
prevádzková (mechanická) záruka na životnosť pätice ZIF - 10 000 otvorení
podporované softvérom PG4UW od verzie 3.62e
vyrobené na Slovensku
Obj. číslo.
73-5695
Pätica
ZIF QFN8, zhora otvorená
Spodná časť
dva 68 pinové konektory, "receptacle" typ
Trieda
Špecializované
Podtrieda
Memory (NOR/NAND/eMMC)
Názov modulu
Programátor nemusí byť vypnutý a SW môže bežať počas vyberenia/vkladania programovacieho modulu
Chráňte kontakty konektorov modulu a pätice ZIF pred znečistením. Prípadné nečistoty alebo mastnota na kontaktoch môžu počas programovania spôsobovať chyby.
Postupujte dôsledne! Nesprávne vloženie obvodu do pätice ZIF na module môže mať za následok poškodenie programovaného obvodu.
Vyskrutkujte skrutku s vrúbkovanou hlavou. Vložte programovací modul do konektorov Programming Module Interface. Po založení budete počuť kliknutie. Tvar konektorov umožňuje založiť programovací modul do rozhrania Programming Module Interface jediným správnym spôsobom. Zaskrutkujte skrutku s vrúbkovanou hlavou, čím upevníte programovací modul na programátore.
Otvorte päticu ZIF na module stlačením krytu pätice (horná pohyblivá časť). Vložte obvod do pätice. Správna poloha programovaného obvodu v pätici ZIF modulu je naznačená obrázkom v blízkosti (zvyčajne vľavo) pätice. Referenčný roh obvodu (napr. poloha pinu 1) je na obrázku označený bodkou, číslicou 1, skoseným rohom alebo niektorou kombináciou uvedeného. Nakoniec uvoľnite päticu ZIF na module.
Pred vložením obvodu do pätice ZIF musí byť kryt úplne otvorený (stlačený). Pri vkladaní obvodu do iba čiastočne otvorenej pätice ZIF môže – po uvoľnení krytu – dôjsť k poškodeniu pinov obvodu.
Netlačte na obvod počas vkladania, ani počas uvoľňovania krytu.
Pohľadom skontrolujte uloženie programovaného obvodu v pätici ZIF na module. Ak všetko vyzerá v poriadku, obvod je pripravený na programovanie.
Pri vyberaní obvodu z modulu, stlačte kryt pätice ZIF na module a vyberte obvod.
Po ukončení práce s modulom vyskrutkujte skrutku s vrúbkovanou hlavou a vyberte modul z konektorov Programming Module Interface.
Prevádzkové podmienky: teplota 5 °C ÷ 40 °C (41 °F ÷ 104 °F), vlhkosť 20 % ÷ 80 % nekondenzujúca.
Poznámka k softvéru
Ak verzia softvéru, ktorú momentálne používate, nepodporuje tento programovací modul, stiahnite si najnovšiu verziu softvéru – Regular alebo OnDemand – z našej webovej stránky.
